  全自动干粉加药装置

已阅:5839  2018-09-17 14:26:36

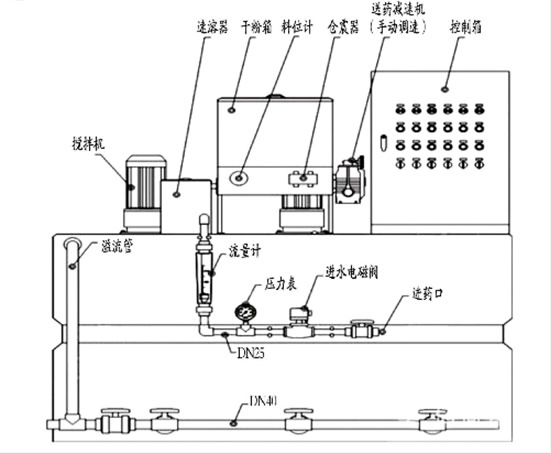

一、设备结构

自动加药装置是一个全自动、智能化、连续式的一体化干粉溶配及投药装置。本设备是由供水系统、干粉投加系统、溶解熟化系统、自动控制系统构成。

二、工作原理

自动加药装置根据所需药剂浓度,在搅拌箱内配置,经搅拌器搅拌均匀后投入溶液箱、用计量泵向投药点或指定系统中输送所配制的溶液。成套加药装置具有结构紧凑、安全简单、操作使用简便等特点。加药装置还可根据用户不同工艺流程的要求,进行有针对性的设计、配置必要的部件,实现自动远程控制等功能。
本加药装置是设计用于粉状物料的全自动连续配制和投加系统。从粉剂到配制好的溶液,整个过程均达到全自动、安全、连续运行。干粉按要求的投加量(设定螺杆转速)从料斗进入混合器,通过润湿后进入混合槽进行稀释(设定进水流量),达到要求浓度的溶液。稀释后的溶液流经熟化槽,再进入储存槽,由计量泵将药液输送至指定点。当储存槽的溶液处于低液位时,液位开关输出信号,启动设备重新进行溶液配制过程;当储存槽的溶液处于高液位时,液位开关发出信号,此循环过程就停止;如果储存槽空了,该循环将再次开始。这样系统得以连续不断地运行,搅拌机不断地将溶液搅拌均匀。料斗的物位仪连续侦测料位,到低位时发出信号,并关闭进水电磁阀,加入物料后自动启动。

本装置是由PLC控制系统,操作简单,性能稳定,自动化程度高。

三、系统的组成

供水系统*干粉投加系统*除湿干燥系统*干粉预混系统*一体化三槽式组合箱体搅拌系统*自动控制及检测系统

四、技术特点

*高自动化,系统全程由PLC控制,在操作界面上控制,能观察各个单元的运行情况。具有直观的人机界面,操作简单方便。系统稳定可靠,如遇故障时设备会自动停止运行。
*采用螺旋给料器投加粉体,速度闭环控制,保证投料均匀、分散、精度在1%以内。
*在规定的生产量及连续投液条件下,所配制溶液的熟化时间保证在2小时以上。其配制浓度为0.05%--0.5%。
*抗腐蚀性良好,与介质接触处全部采用工程塑料和不锈钢材质。
*采用三槽溢流式溶液操作系统,使设备结构简单、体积小、安装方便。适用于连续溶解和连续添加药剂的环境。
*搅拌器采用特殊设计的多级浆叶结构。
*预混器加速粉料的水化作用,水流状态可以调节。

五、参数规格



型号

500

1000

2000

3000

5000

配制能力

[L/h]

500

1000

2000

3000

5000

稀释用水量

[L/h]

1500

1500

3000

5000

8000

稀释水压力

[bar]

3-5

3-5

3-5

3-5

3-5

干粉投加量

[I/h]

0.5-50

1.0-100

2.0-100

3.0-300

5.0-500

箱体外形尺寸



[L/mm]

1800

2000

2440

2800

4500

[W/mm]

800

1000

1220

1500

1500

[H/mm]

950

950

1170

1450

1450

设备总高

[H/mm]

1770

1770







进水管尺寸

DN

25

25

32

40

40

出水管尺寸

DN

25

25

32

40

40

排空管尺寸

DN

32

32

40

40

40

溢流管尺寸

DN

32

32

40

40

40

电源













220/380V,50HZ

[kw]
